études de microtunnels
Accueil > Ingénierie >

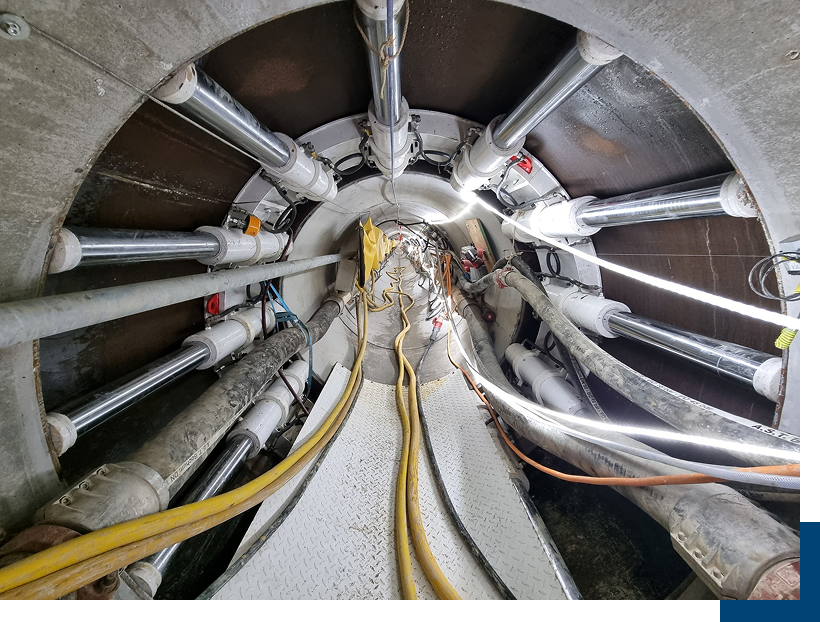

Spécialiste des études de microtunnelage
Ingénierie spécialisée dans le sans tranchée, OPTIMUM possède une solide expérience dans les études de pose de réseaux par microtunnelage.
Nous menons l’ensemble des études géotechniques nécessaires afin d’évaluer la faisabilité d’un creusement au microtunnelier. Ce travail permet d’optimiser le tracé, de sécuriser l’ouvrage et de garantir une exécution efficace du projet.
Etude préliminaire pour microtunnel
Etude G1 ES / G1 PGC
Une étude préliminaire visant à établir un modèle géotechnique / géologique du site du microtunnelage en vue de préparer la phase de dimensionnement détaillée.
Notre étude comprend :
Analyse bibliographique de la géologie du site
Sélection de la technique de microtunnelage la plus adaptée
Définition des Principes Généraux de Construction
Mise au point d’un programme d’essais géotechniques et laboratoires à réaliser avant la phase G2 PRO

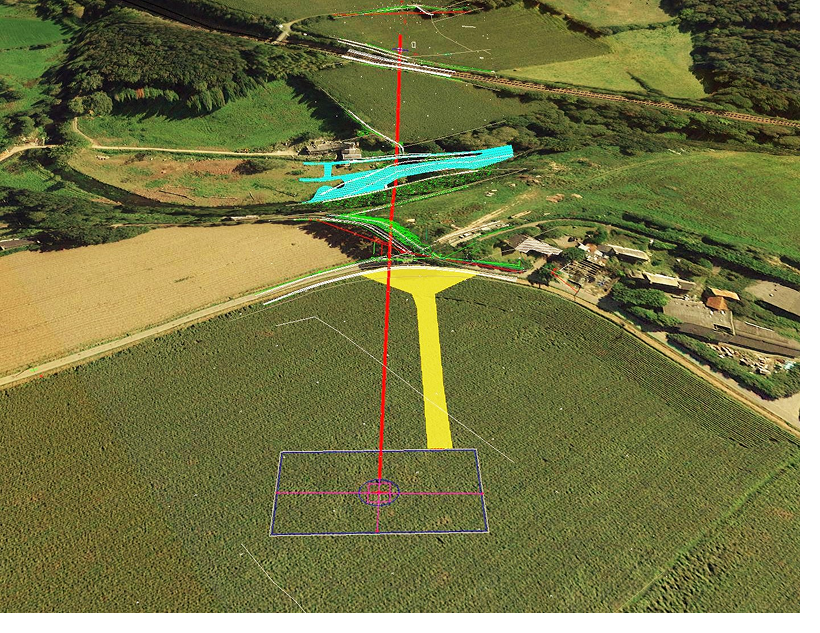

Etude détaillée pour microtunnelage
Etude G2 PRO / FEED
Une étude de faisabilité approfondie, réalisée à la suite des investigations géotechniques, afin de valider ou non les hypothèses de l’étude préliminaire.
Notre étude G2 PRO comprend :
Analyse des résultats d’investigations géotechniques
Définition d’un modèle de sol basé sur les résultats des investigations
Définition des paramètres techniques du creusement
Réalisation des calculs et modélisations spécifiques à un franchissement par microtunnelier
Dimensionnement du microtunnelage ainsi que les ouvrages d’extrémités
Définition des emprises nécessaires aux installations de chantier
Établissement du mode opératoire préliminaire du creusement
Établissement du plan de traversée par microtunnelier
Votre microtunnel passe sous des voies ferrées ?

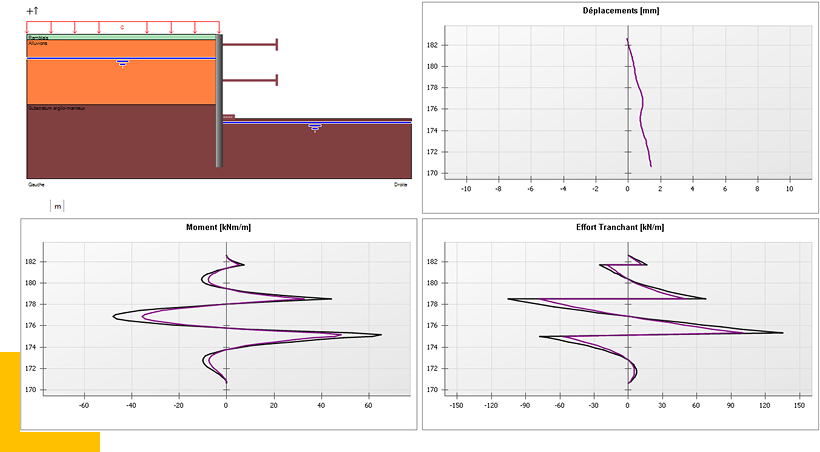

Calculs pour une traversée par microtunnelier
OPTIMUM réalise des calculs et modélisations spécifiques au microtunnelage afin d’optimiser le creusement du microtunnelier et de préserver les infrastructures existantes.
Ces analyses permettent de sécuriser les travaux, d’anticiper les risques et d’adapter le creusement aux contraintes géotechniques du site.
L’évaluation du comportement du sol à chaque étape du microtunnelage
L’évaluation des efforts nécessaires à la conduite du creusement et à l’installation des conduites
La modélisation de la réaction du sol et des existants pour anticiper la probabilité d’occurrence et la gravité des risques identifiés

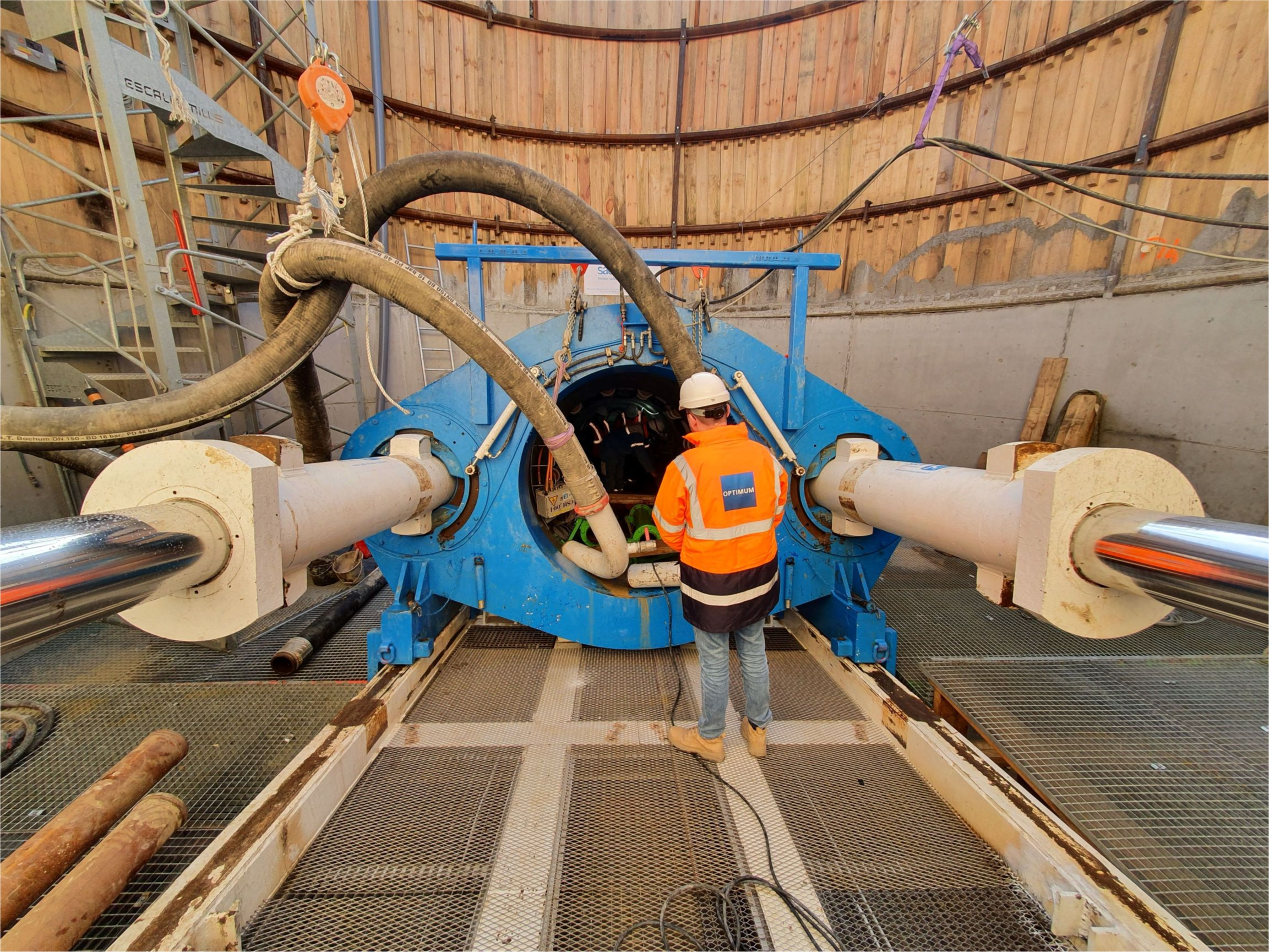

Le dimensionnement des puits d’entrée et de sortie du microtunnelier
Pour les puits en pieux sécants : technique, diamètre des pieux, nombre optimale de pieux, profondeur et diamètre du puits
Pour les puits en palplanches : type et diamètre de palplanches, les besoins en renfort, buton, lierne, risques de déformation
Pour les puits en blindage traditionnel boisé : dimensionnement du puits et des profilés métalliques, calcul de pression des terres

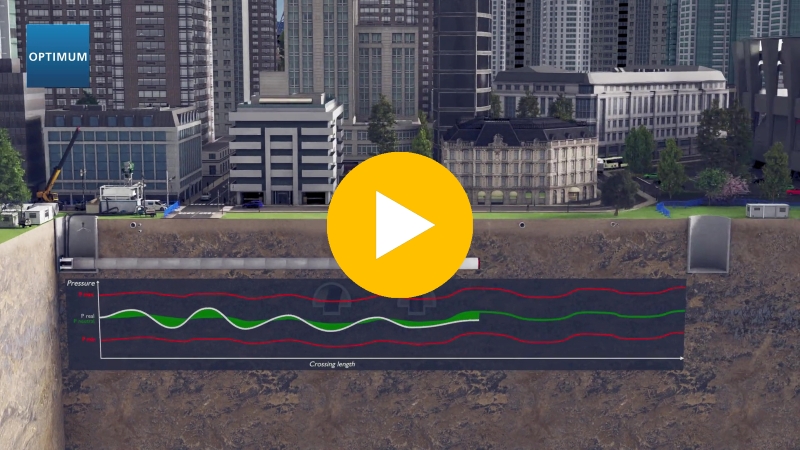

L’importance des pressions de confinement lors d’un microtunnelage
Les pressions de confinement doivent être surveillé en continu lors d’un franchissement en microtunnelage afin d’éviter les résurgences et les tassements.
Si les pressions sont respectées selon les calculs définis
L’environnement du microtunnelage est préservé
Pas d’aléas de résurgences et/ou tassements
Le chantier est maitrisé
